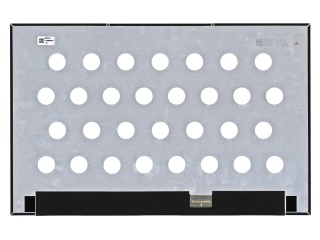

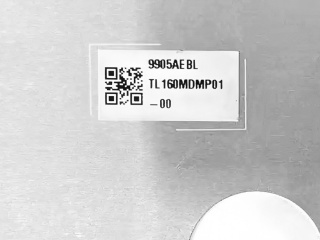

Display TL160MDMP01-00 TIANMA 16.0"
TIANMA — 16.0" — eDP v1.4 — 3072x1920 — 3.3V — 165Hz
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: Verificar (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3072x1920 (debe ser igual)
- Frecuencia: 165 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | TIANMA |
| Model P/N | TL160MDMP01-00 |
| Form Style | Slim (PCBA Bent, T≤3.0mm) |
| Frame Rate | 165Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 3072(RGB)×1920 226PPI |
| Active Area | 344.678(W)×215.424(H) mm |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , With LED Driver |
| Max. Ratings | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 16.0" |
| Response Time | 25 (Max.)(Tr+Td) ms |
| Support Color | 1.07B |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1400 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4 Connector |
| Operating Mode | SFT, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | 165Hz, WLED Backlight, With LED Driver, Reverse I/F, 10 bit |
¿Que es el TL160MDMP01-00?
El TL160MDMP01-00 es un display fabricado por TIANMA de 16.0", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 3072x1920 pixeles. Utiliza interfaz eDP y alimentacion de 3.3V.
Para buscar un reemplazo compatible del TL160MDMP01-00, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector, la tension de alimentacion (3.3V), la resolucion (3072x1920) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el TL160MDMP01-00
¿Que tipo de display es el TL160MDMP01-00?
El TL160MDMP01-00 es un display de TIANMA de 16.0". Sus parametros principales son: interfaz eDP, 3.3V, resolucion 3072x1920, 165Hz.
¿Como buscar un reemplazo compatible para el TL160MDMP01-00?
Para encontrar un reemplazo del TL160MDMP01-00 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (verificar), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3072x1920), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display TL160MDMP01-00?
El TL160MDMP01-00 tiene una diagonal de 16.0". Su area activa es de 344.678(W)×215.424(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el TL160MDMP01-00?
El TL160MDMP01-00 utiliza interfaz eDP y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
