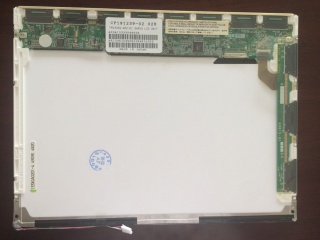

Display TM133XG-A02-01 Sanyo 13.3"
Sanyo — 13.3" — LVDS 20 pines — 1024x768 (XGA) — 3.3V — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: LVDS (debe ser igual)
- Pines: 20 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 1024x768 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Sanyo |
| Surface | Antiglare, Hard coating (3H) |
| Luminance | 190 cd/m² (Typ.) |
| Model P/N | TM133XG-A02-01 |
| Treatment | Antiglare, Hard coating (3H) |
| Form Style | Wedge (PCBA Bent, T≥5.2mm) |
| Frame Rate | 60Hz |
| Panel Type | a-Si TFT-LCD, LCM |
| Resolution | 1024(RGB)×768, XGA 96PPI |
| Active Area | 270.336(W)×202.752(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | CCFL [1 pcs] , 10K hours , W/O Driver |
| Outline Dim. | 284(H)×214.5(V)×5.5(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Bezel Opening | 273.4(W)×205.8(H) mm |
| Diagonal Size | 13.3" |
| Response Time | 32/13 (Typ.)(Tr/Td) |
| Support Color | 262K 48% NTSC |
| Viewing Angle | 40/40/10/30 (Min.)(CR≥10) |
| Contrast Ratio | 300:1 (Typ.) (TM) |
| Interface Type | LVDS (1 ch, 6-bit) , 20 pins Connector |
| Operating Mode | TN, Normally White, Transmissive |
| View Direction | 6 o'clock |
| Voltage Supply | 3.3V (Typ.) |
| Features | Matte |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el TM133XG-A02-01. Compara manualmente antes de decidir:
¿Que es el TM133XG-A02-01?
El TM133XG-A02-01 es un display fabricado por Sanyo de 13.3", tipo a-Si TFT-LCD, LCM. Tiene una resolucion de 1024x768 pixeles. Utiliza interfaz LVDS con conector de 20 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del TM133XG-A02-01, es fundamental verificar: el tipo de interfaz (LVDS), la cantidad de pines del conector (20 pines), la tension de alimentacion (3.3V), la resolucion (1024x768 (XGA)) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el TM133XG-A02-01
¿Con que display puedo reemplazar el TM133XG-A02-01?
Los displays compatibles con el TM133XG-A02-01 incluyen: TM133XG-02L06, TM133XG-02L08A, TM133XG-A01-03, TM133XG-A02-03. Verifica que la interfaz (LVDS), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el TM133XG-A02-01?
El TM133XG-A02-01 es un display de Sanyo de 13.3". Sus parametros principales son: interfaz LVDS, 20 pines, 3.3V, resolucion 1024x768 (XGA), 60Hz.
¿Como buscar un reemplazo compatible para el TM133XG-A02-01?
Para encontrar un reemplazo del TM133XG-A02-01 debes verificar: 1) Mismo tipo de interfaz (LVDS), 2) Misma cantidad de pines (20 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (1024x768 (XGA)), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display TM133XG-A02-01?
El TM133XG-A02-01 tiene una diagonal de 13.3". Su area activa es de 270.336(W)×202.752(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el TM133XG-A02-01?
El TM133XG-A02-01 utiliza interfaz LVDS con conector de 20 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
