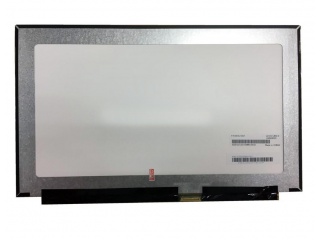

Display LQ133Z1JW04-E Sharp 13.3"
Sharp — 13.3" — eDP 40 pines — 3200x1800 — 3.3V
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 3200x1800 (debe ser igual)
- Frecuencia: 60 Hz
- eDP Revision: Verificar (igual o superior)
| Brand | Sharp |
| Model P/N | LQ133Z1JW04-E |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 60Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 3200(RGB)×1800 276PPI |
| Active Area | 293.76(W)×165.24(H) mm |
| Environment | Operating Temperature: 0 ~ 50 °C ; Storage Temperature: -25 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED , 15K hours , With LED Driver |
| Max. Ratings | Storage Temp.: -25 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 13.3" |
| Response Time | 25 (Typ.)(Tr+Td) ms |
| Support Color | 16.7M |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1000 : 1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , 40 pins Connector |
| Operating Mode | VA, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | WLED Backlight, With LED Driver, Reverse I/F |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el LQ133Z1JW04-E. Compara manualmente antes de decidir:
¿Que es el LQ133Z1JW04-E?
El LQ133Z1JW04-E es un display fabricado por Sharp de 13.3", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 3200x1800 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del LQ133Z1JW04-E, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (3200x1800) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el LQ133Z1JW04-E
¿Con que display puedo reemplazar el LQ133Z1JW04-E?
Los displays compatibles con el LQ133Z1JW04-E incluyen: LQ133Z1JW01, LQ133Z1JW02, LQ133Z1JW21, LQ133Z1JW22, LQ133Z1JW23, LQ133Z1JW25, LQ133Z1JW26. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el LQ133Z1JW04-E?
El LQ133Z1JW04-E es un display de Sharp de 13.3". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 3200x1800, 60Hz.
¿Como buscar un reemplazo compatible para el LQ133Z1JW04-E?
Para encontrar un reemplazo del LQ133Z1JW04-E debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (3200x1800), 5) Revision eDP igual o superior (verificar).
¿Que tamano tiene el display LQ133Z1JW04-E?
El LQ133Z1JW04-E tiene una diagonal de 13.3". Su area activa es de 293.76(W)×165.24(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el LQ133Z1JW04-E?
El LQ133Z1JW04-E utiliza interfaz eDP con conector de 40 pines. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
