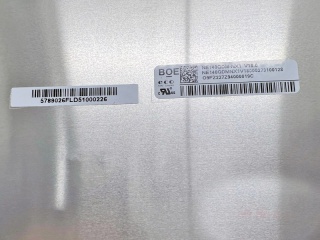

Display NE140QDM-NX1 BOE 14.0"
BOE — 14.0" — eDP 40 pines v1.4 — 2560x1600 — 3.3V — 120Hz — Matte
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 40 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2560x1600 (debe ser igual)
- Frecuencia: 120 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | BOE |
| Surface | Antiglare, Hard coating (3H) |
| Luminance | 500 cd/m² (Typ.) |
| Model P/N | NE140QDM-NX1 |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 120Hz |
| Panel Type | Oxide TFT-LCD, LCM |
| Resolution | 2560(RGB)×1600, WQXGA 215PPI |
| Active Area | 301.824(W)×188.64(H) mm |
| Environment | Operating Temp.: 0 ~ 50 °C ; Storage Temp.: -20 ~ 60 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | 12S6P WLED , 15K hours , With LED Driver |
| Outline Dim. | 306.59(W)×205.97(H) ×2.4(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 14.0" |
| Response Time | 9 (Typ.)(Tr+Td), 3 (Typ.)(G to G)(OD) |
| Support Color | 16.7M 100% DCI-P3 |
| Viewing Angle | 89/89/89/89 (Max.)(CR≥10) |
| Contrast Ratio | 1200:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4 , HBR2 (5.4G/lane) , 40 pins Connector |
| Operating Mode | FFS, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | DCI-P3, sRGB, 120Hz, WLED Backlight, With LED Driver, Reverse I/F, Matte, G-Sync / FreeSync |
Posibles reemplazos
Los siguientes displays comparten interfaz, pines, resolucion y tamaño con el NE140QDM-NX1. Compara manualmente antes de decidir:
¿Que es el NE140QDM-NX1?
El NE140QDM-NX1 es un display fabricado por BOE de 14.0", tipo Oxide TFT-LCD, LCM. Tiene una resolucion de 2560x1600 pixeles. Utiliza interfaz eDP con conector de 40 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del NE140QDM-NX1, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (40 pines), la tension de alimentacion (3.3V), la resolucion (2560x1600) y la revision eDP (debe ser igual o superior al display original).
Si necesitas comparar parametros con los compatibles, usa nuestro comparador lado a lado. Tambien podes explorar todos los displays disponibles.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el NE140QDM-NX1
¿Con que display puedo reemplazar el NE140QDM-NX1?
Los displays compatibles con el NE140QDM-NX1 incluyen: LM140GF2L01, N140GLE-GL1, NE140QDM-K61, NE140QDM-N41, NE140QDM-N42, NE140QDM-N43, NE140QDM-NX2, NE140QDM-NX4, NE140QDM-NX5, NE140QDM-NX6, y 6 mas. Verifica que la interfaz (eDP), cantidad de pines, voltaje, resolucion y revision eDP sean compatibles antes de sustituir.
¿Que tipo de display es el NE140QDM-NX1?
El NE140QDM-NX1 es un display de BOE de 14.0". Sus parametros principales son: interfaz eDP, 40 pines, 3.3V, resolucion 2560x1600, 120Hz.
¿Como buscar un reemplazo compatible para el NE140QDM-NX1?
Para encontrar un reemplazo del NE140QDM-NX1 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (40 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2560x1600), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display NE140QDM-NX1?
El NE140QDM-NX1 tiene una diagonal de 14.0". Su area activa es de 301.824(W)×188.64(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el NE140QDM-NX1?
El NE140QDM-NX1 utiliza interfaz eDP con conector de 40 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
¿Es gratis consultar los datos del NE140QDM-NX1?
Si, toda la informacion tecnica en Academia InfoSquad es 100% gratuita. Parametros, compatibles y reemplazos sin costo ni registro obligatorio. Si te registras (tambien gratis), accedes a mas de 33.000 archivos de BIOS, schematics y boardviews.
