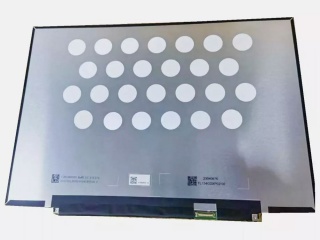

Display TL134GDXP02-00 TIANMA 13.4"
TIANMA — 13.4" — eDP 30 pines v1.4 — 2520x1680 — 3.3V — 90Hz — Glossy
Parametros principales
⚠ Criterios de compatibilidad para reemplazo
- Interfaz: eDP (debe ser igual)
- Pines: 30 pines (debe ser igual)
- Tension: 3.3V (debe ser igual)
- Resolucion: 2520x1680 (debe ser igual)
- Frecuencia: 90 Hz
- eDP Revision: v1.4 o superior (igual o superior)
| Brand | TIANMA |
| Surface | Glare (Haze 0%), Hard coating (3H) |
| Luminance | 430 cd/m² (Typ.) |
| Model P/N | TL134GDXP02-00 |
| Treatment | Glare (Haze 0%), Hard coating (3H) |
| Form Style | Slim (PCBA Flat, T≤3.2mm) |
| Frame Rate | 90Hz |
| Panel Type | LTPS TFT-LCD, LCM |
| Resolution | 2520(RGB)×1680 225PPI |
| Active Area | 283.5(W)×189(H) mm |
| Environment | Operating Temperature: -10 ~ 50 °C ; Storage Temperature: -20 ~ 65 °C |
| Touch Panel | Without |
| Designed For | Laptop |
| Light Source | WLED [10S6P] , W/O Driver |
| Outline Dim. | 288.2(H)×197.55(V)×2.35(D) mm |
| Pixel Format | RGB Vertical Stripe |
| Diagonal Size | 13.4" |
| Response Time | 20 (Typ.)(Tr+Td), 25 (Typ.)(G to G) |
| Support Color | 1.07B 100% sRGB |
| Viewing Angle | 89/89/89/89 (Typ.)(CR≥10) |
| Contrast Ratio | 1500:1 (Typ.) (TM) |
| Interface Type | eDP (4 Lanes) , eDP1.4 , 30 pins Connector |
| Operating Mode | SFT, Normally Black, Transmissive |
| View Direction | Symmetry |
| Voltage Supply | 3.3V (Typ.) |
| Features | sRGB, WLED Backlight, Reverse I/F, 10 bit, Glossy |
¿Que es el TL134GDXP02-00?
El TL134GDXP02-00 es un display fabricado por TIANMA de 13.4", tipo LTPS TFT-LCD, LCM. Tiene una resolucion de 2520x1680 pixeles. Utiliza interfaz eDP con conector de 30 pines y alimentacion de 3.3V.
Para buscar un reemplazo compatible del TL134GDXP02-00, es fundamental verificar: el tipo de interfaz (eDP), la cantidad de pines del conector (30 pines), la tension de alimentacion (3.3V), la resolucion (2520x1680) y la revision eDP (debe ser igual o superior al display original).
Explora todos los displays en nuestra base de datos, o busca BIOS y schematics en la biblioteca de descargas.
BIOS, schematics, boardviews, cursos y foro. Todo sin costo, sin trucos.
¿Necesitas que lo reparemos nosotros?
Si preferis que un profesional se encargue, hacemos reparacion a nivel de componentes: cambio de display, micro-soldadura, reballing, recuperacion de equipos que no encienden.
Preguntas frecuentes sobre el TL134GDXP02-00
¿Que tipo de display es el TL134GDXP02-00?
El TL134GDXP02-00 es un display de TIANMA de 13.4". Sus parametros principales son: interfaz eDP, 30 pines, 3.3V, resolucion 2520x1680, 90Hz.
¿Como buscar un reemplazo compatible para el TL134GDXP02-00?
Para encontrar un reemplazo del TL134GDXP02-00 debes verificar: 1) Mismo tipo de interfaz (eDP), 2) Misma cantidad de pines (30 pines), 3) Misma tension de trabajo (3.3V), 4) Misma resolucion (2520x1680), 5) Revision eDP igual o superior (v1.4).
¿Que tamano tiene el display TL134GDXP02-00?
El TL134GDXP02-00 tiene una diagonal de 13.4". Su area activa es de 283.5(W)×189(H) mm. Es importante que el display de reemplazo tenga el mismo tamano para que encaje en la carcasa de la notebook.
¿Que interfaz usa el TL134GDXP02-00?
El TL134GDXP02-00 utiliza interfaz eDP con conector de 30 pines y revision eDP 1.4. Al buscar un reemplazo, la interfaz y cantidad de pines deben coincidir exactamente. La revision eDP del reemplazo puede ser igual o superior a la del original.
